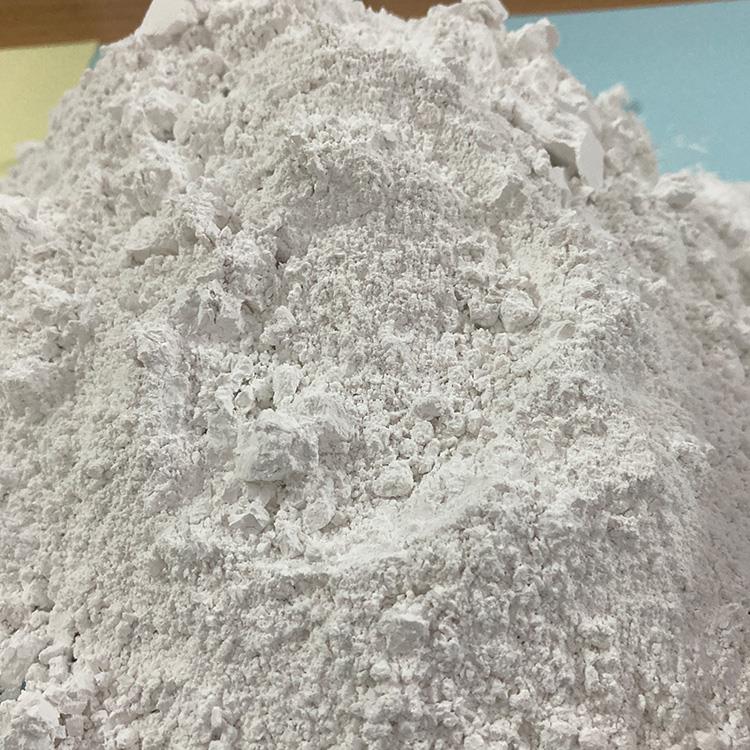

煅燒高嶺土，這一經(jīng)過煅燒脫水與去除揮發(fā)性物質(zhì)后的天然高嶺土，展現(xiàn)出了卓越的白度、比表面積以及絕緣性和熱穩(wěn)定性。其出色的耐化學(xué)腐蝕性、耐溶劑性、耐酸堿性，加之良好的補(bǔ)強(qiáng)和加工性能，使得它在油漆、涂料、造紙、橡膠和塑料制品、電纜、陶瓷等諸多領(lǐng)域中發(fā)揮著至關(guān)重要的作用。

煅燒高嶺土的煅燒工藝

高嶺土經(jīng)過不同溫度的煅燒，會(huì)產(chǎn)生具有不同物相和特性的產(chǎn)品，進(jìn)而適用于不同的應(yīng)用領(lǐng)域。煅燒溫度是決定高嶺土產(chǎn)品性質(zhì)和應(yīng)用的關(guān)鍵因素。

在低溫煅燒（600-1000℃）下，高嶺土展現(xiàn)出高活性，常用于合成分子篩、鋁鹽化工以及塑料和橡膠的功能性材料。

中溫煅燒（1000℃-1200℃）則能得到白度高、不透明性好的高嶺土產(chǎn)品，非常適合用于造紙和涂料工業(yè)，甚至可以替代鈦白粉作為結(jié)構(gòu)性顏料。在造紙中，它還能增加紙涂層孔隙體積和松厚度，減少壓光時(shí)的亮度和不透明度損失。

高溫煅燒（1200℃以上）則會(huì)產(chǎn)生莫來石和堇青石等高級(jí)材料，這些材料常用于生產(chǎn)莫來石粒密鑄造型砂、高級(jí)耐火材料以及特種陶瓷等。

此外，根據(jù)煅燒溫度的不同，煅燒高嶺土還可分為不完全煅燒和完全煅燒兩種類型。不完全煅燒高嶺土在650-750℃下煅燒，密度為2.4-2.5g/cm3，常用于造紙?zhí)盍虾屯坎肌６耆褵邘X土則在1000-1050℃下煅燒，密度約為2.7g/cm3，白度高達(dá)90％以上，對(duì)涂布紙尤其是低定量涂布紙的生產(chǎn)至關(guān)重要。

煅燒高嶺土的表面改性

為了滿足不同的應(yīng)用需求，我們可以通過表面改性來改變煅燒高嶺土的物理和化學(xué)性質(zhì)。這種改性方法利用表面化學(xué)原理，將有機(jī)物分子中的官能團(tuán)與高嶺土顆粒表面產(chǎn)生吸附作用或化學(xué)反應(yīng)，從而實(shí)現(xiàn)對(duì)顆粒表面的包覆和有機(jī)化。

表面改性的目的在于改善高嶺土與有機(jī)高分子材料的相容性，提高其在有機(jī)高分子材料中的分散性，進(jìn)而增強(qiáng)制品的性能。同時(shí)，它還能增加煅燒高嶺土的添加量，提升產(chǎn)品檔次，降低生產(chǎn)成本。因此，表面改性是擴(kuò)大煅燒高嶺土應(yīng)用領(lǐng)域、提升有機(jī)高分子制品質(zhì)量的重要手段。

表面改性劑的選擇和應(yīng)用是煅燒高嶺土表面改性的核心技術(shù)，同時(shí)，表面改性的工藝和設(shè)備也是不可或缺的組成部分。

在選擇表面改性劑時(shí)，必須根據(jù)高嶺土將要填充的有機(jī)高分子材料及制品的配方、加工工藝等技術(shù)性能要求進(jìn)行。煅燒高嶺土的表面改性通常主要采用硅烷偶聯(lián)劑。對(duì)于有特殊要求的高分子制品，則需選擇兩種或兩種以上的改性劑，配制成復(fù)合類表面改性劑。此外，還可以根據(jù)材料性能和技術(shù)要求等加入一定量的助劑或其他改性劑，與硅烷偶聯(lián)劑共同作用，進(jìn)一步提升煅燒高嶺土的產(chǎn)品性能和質(zhì)量。

表面改性劑的用量需要根據(jù)煅燒高嶺土的改性量、比表面積以及最小包覆面積進(jìn)行科學(xué)計(jì)算。一般而言，經(jīng)驗(yàn)加入量約為0.3%-1.2%左右。

在表面改性工藝方面，首先需要對(duì)煅燒高嶺土進(jìn)行動(dòng)態(tài)加熱至一定溫度（通常為100℃），在此過程中加入水解后的硅烷偶聯(lián)劑或復(fù)合改性劑，推薦采用霧化法加入。在偶聯(lián)劑與高嶺土的反應(yīng)過程中，應(yīng)保持溫度在120℃以內(nèi)，并持續(xù)高速動(dòng)態(tài)反應(yīng)3-5分鐘，以確保達(dá)到理想的表面改性效果。
